Медицинские розетки

Особенность медицинских розеток – это изготовление их из антибактериальных и негорючих материалов. Учитывая, что устанавливают их в помещениях с повышенными требованиями к асептике, часто дезинфицируемых, подвергаемых воздействию анестезиологических и прочих медицинских газов (что повышает пожароопасность), требуются иные материалы, чем используемые в быту. См. таблицы.

Для медучреждений существуют свои нормативные документы по электробезопасности. Они более жесткие, чем для обычных помещений и учреждений. Полностью эти требования изложены в ГОСТ Р 50571.28 «Электроустановки зданий. Часть 7-710. Требования к специальным электроустановкам. Электроустановки медицинских помещений».

Медицинские розетки чаще представляют собой разъем быстрого соединения, дополнительно к разъемам может прилагаться фильтровальная насадка. Розетки встраиваются в медицинские и газораспределительные консоли, медицинские мониторы, системы поддержания жизненно важных функций транспортных боксов, в транспортные аппараты ИВЛ, криогенные газификаторы, фильтрующие установки, устанавливаются на медицинские рампы. Розетки поддерживают функционирование систем химической и биологической защиты.

По правилам проектирования ЛПУ (СНиП 2.08.02-89):

«Для подключения переносной медицинской аппаратуры, в палатах (кроме детских и психиатрических отделений) предусматривается по одной штепсельной розетке с заземляющим контактом на каждые две койки. Для подключения передвижного рентгеновского аппарата, в коридорах палатных отделений, устанавливаются трехполюсные штепсельные розетки с заземляющим контактом типа РШ-30 по одной штуке на две палаты). В детских, и психиатрических отделениях штепсельные розетки с заземляющим контактом для подключения переносной медицинской аппаратуры, устанавливаются в коридорах у входов в палаты по одной штепсельной розетке на палату (в детских отделениях на 1,8 м в психиатрических отделениях - в специальных нишах с запирающимися дверцами). Все штепсельные розетки для подключения переносной медицинской аппаратуры должны быть с цилиндрическими контактами.»

Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

ГОСТ Р 50571.28 п. 710.55.3. Подключение розеток электропитания в медицинских помещениях группы 2 с медицинской системой IT.

«Для каждого места лечения пациентов, например в изголовье коек, должны соблюдаться следующие правила установки розеток электропитания:

- должно быть установлено не менее двух розеток с питанием от отдельных линий либо

- должна быть обеспечена индивидуальная защита от сверхтока для каждой розетки.

Если в части медицинского помещения используются другие системы (TN-S), то розетки, подключенные к медицинской системе IT, должны иметь:

- конструкцию, которая исключала бы их использование в другой системе, или - четкую, прочную маркировку, привязанную к конкретной системе.»

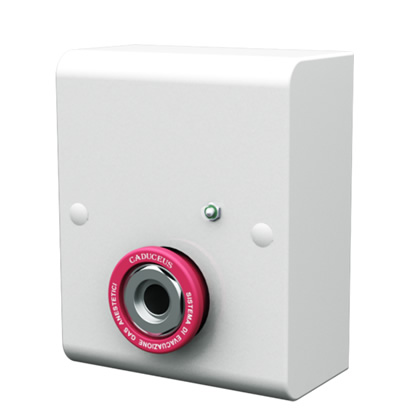

Газовые розетки

Безопасность и стабильность функционирования медицинской системы газоснабжения зависит от качества и надёжности каждого элемента. Газовые розетки (клапаны) обеспечивают доступ к разнообразным средам (воздух, кислород, озон, углекислый газ, сжатый воздух), применяемым в лечебно-профилактических учреждениях.

Удобство и эргономичность конструкции медицинской розетки способствует быстрому доступу к необходимому источнику газа и его безопасной, бесперебойной подаче. Стационарно установленные разъёмы принято дифференцировать по конфигурации

и цвету. Это делается с целью индикации разных сред и снижения вероятности ошибки персонала при подключении пациента к той или иной газовой смеси.

Таким образом, медицинские розетки кроме своего непосредственного предназначения обеспечивают безопасность сложных, ответственных манипуляций, таких как искусственное вентилирование лёгких, анестезия, физиотерапевтические процедуры в пульмонологии.

Для изготовления клапанов используют прочные, долговечные виды пластиков, устойчивые к воздействию влаги, дезинфекционной обработке, нагреванию. Гнёзда определённого клапана могут быть установлены на базовом модуле в единственной позиции, возможной для конкретной газовой смеси.

Использование в оснащении медучреждений розеток, соответствующих всем требованиям стандартов, имеющих строго определённую цветовую/буквенную индикацию, исключает вероятность случайной подмены, ошибок в подключении, способствует эффективному жизнеобеспечению пациентов отделений реанимации и интенсивной терапии.

Чтобы идентифицировать газ, всегда необходимо справиться с ярлыком, прикрепленным к баллону. На газовые розетки крепятся цветные лейблы, соответствующие коду газа.

Цветовой код, изначально, идентифицирует не газ, а основной риск, связанный с ним:

* ядовитый и/или коррозийный - желтый

* воспламеняющийся - красный

* окисляющий - голубой

* удушающий (инертный) - яркий зеленый

Определенные цвета предусмотрены только для самых обычных газов (кислород, азот, гелий, закись азота).

Цветовые коды отдельных газов:

Ацетилен С2Н2 – коричневый

АммонийNH3 – желтый

Аргон – зеленый

Азот – черный

СО2 – серый

Хлор – желтый

Гелий – коричневый

Водород – красный

Кислород – белый

Закись азота – синий

Дыхательная смесь – черно-белый код

Смесь гелий-кислород – коричнево-белый код

Компания Westmedgroup предоставляет широкий спектр розеток , штекеров со шланговым и резьбовым соединением и фиттингов производства Flowmeter.
