Медицинские компрессоры

Медицинские компрессоры

Медицинские компрессоры

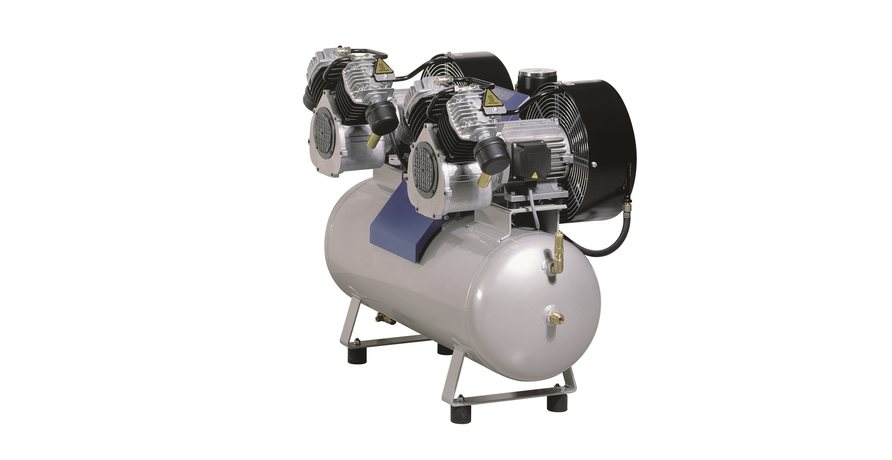

Медицинские компрессоры – источники сжатого очищенного воздуха, полученного также из окружающей среды. Размеры различны, но с развитием технических возможностей, компрессоры уменьшаются в размерах. В среднем, вес их составляет 45-80 кг., размеры около полуметра по всем параметрам. Основные потребители небольших по массе компрессоров - ЛПУ с небольшим потреблением кислорода (ЦРБ, ЦГБ, частные медицинские центры, центры ЭКО) и дефицитом пространства под большой кислородный концентратор, а также необходимостью избавиться от кислородных баллонов. В медицине компрессоры используются безмасляные, поршневые, поскольку повышены требования к качеству, чистоте и стерильности сжатого воздуха. Воздух, вырабатываемый поршневыми компрессорами, не содержит масла и его паров.
Воздух проходит через фильтры очистки и подается либо непосредственно к пациенту, либо в центральную газовую разводку ЛПУ. Медицинские компрессоры могут состоять из нескольких модулей согласно потребности в медицинском воздухе.
В стоматологических клиниках особенно велика потребность в компактной аппаратуре. Там, к примеру, сжатый воздух необходим как питание пневматического оборудования; системы очистки от механических примесей и влаги регулируются согласно нормам, действующим в определенной области.
В медицинские компрессоры может быть встроен электродвигатель на случай потребности в автономной бесперебойной работе. Существуют дополнительные функции: автоматическое отключение электродвигателя при перегрузке; наличие крана слива конденсата для очистки воздуха от влаги; датчики тревоги (температуры, давления, питания), индикаторы давления, отработанного времени, сушения.
Внутренняя полость ресивера покрывают антикоррозийным материалом; поршневые кольца конструируются из самосмазывающихся материалов ради экономии времени обслуживания. К компрессорам прилагаются мобильные стойки, что обеспечивает мобильность и особенно важно для небольших помещений. Стойки позволяют дополнительно крепить рядом с медицинскими компрессорами такие дополнительные устройства, как легочный вентилятор, и увлажнители.
Серия медицинских компрессоров сжатого воздуха - это электрические компрессорные станции, предназначенные для выработки сжатого воздуха в больших ЛПУ (региональные центры, где высока частота оперативных вмешательств, многопалатные реанимационые отделения).
Поскольку кислородные концентраторы зачастую приходится устанавливать в кабинетах, они практически бесшумны, либо дополнительно к ним приобретается звукоизолирующий кожух.
Правильный выбор компрессора подразумевает соотношение следующих параметров: максимальное рабочее давление, объемная производительность и объем ресивера. Если ошибиться с любым из этих параметров компрессор выйдет из строя раньше срока или будет использоваться неэффективно.

Компания Westmedgroup является официальным дилером на территории России фирм MZ Liberec, HVM и MILS, признанных лидеров в производстве медицинских газов. Наша продукция охватывает весь спектр приспособлений для интенсивной терапии: газораспределительные консоли, терминалы, медицинские мониторы и клапанные системы, кислоролные концентраторы и компрессорные станции, наркозные аппараты и аппараты ИВЛ.
Медицинские компрессоры делятся на классы: полупрофессиональные и профессиональные. Класс определяет ресурс и допустимый режим работы.
По принципу действия все медицинские компрессоры делятся на поршневые и винтовые. А поршневые компрессора, в свою очередь, подразделяются на коаксиальные и с ременным приводом.
Принцип действия компрессора определяет его стоимость, массу, трудоемкость обслуживания, КПД, и срок службы. Если воздух сжимается в цилиндрической емкости поршнем, двигающемся возвратно-поступательно, то это сопровождается сильным шумом и вибрацией, КПД низок, требуют частого техобслуживания. Плюсы поршневых: дешевизна, простота производства, легкий ремонт, не подлежит замене только несущая рама.
Во втором варианте воздух сжимается в камере двумя винтообразными роторами, что не сопровождается шумом и вибрацией, сервисное обслуживание не требует высокой квалификации, КПД высокий, сроки службы дольше, способен работать непрерывно, электрозатраты ниже.Винтовой компрессор требует одного технического обслуживания в год и не требует для этого квалифицированного персонала. Температура нагнетаемого воздуха изменяется незначительно. Меньшие масса и габариты по сравнению с поршневыми компрессорами равной производительности; меньшее количество изнашиваемых подвижных деталей.
Подбирать аппараты следует исходя из их будущего использования. Рабочие параметры оборудования указываются в его паспорте. К примеру, пескоструйный аппарат требует расход воздуха 60 л/мин, и рабочее давление 4-6 бар, а пневмодолото и дисковая пила – 225 л/мин и 6 бар. Давление выражается в барах, но встречаются и другие единицы для измерения давления (МПа, кг./см.кв., PSI); 1 бар = 0,1 МПа = 1,02 кг/см? = 14,5 PSI
Рабочее давление компрессора это давление воздуха на выходе из компрессора. Чем выше давление, тем большую массу воздуха он может закачать в ресивер.
Производительность указывают в литрах в минуту (л/мин). С ростом давления в ресивере (на выходе компрессора) его объемная производительность уменьшается.
Объемную производительность медицинского компрессора определяют по выходу или входу. В первом случае это неизменяемые цифры, во втором - расчетная величина, которая всегда завышена. ГОСТ на поршневые компрессора предполагает указание в технических характеристиках данных по выходу, зарубежные же стандарты позволяют приводить цифры по входу. Эти две величины могут сильно различаться. Чтобы пересчитать производительность по входу в реальную производительность, ее умножают на коэффициент производительности, для одноступенчатых компрессоров Кпр=0,65., для двухступенчатых Кпр=0,75. Коэффициент у каждого фирменного медицинского компрессора прописывается индивидуально.
На ресурс компрессора в основном влияет рабочая температура компрессорной головки. С рабочей температурой связаны производительность и частота вращения коленчатого вала головки.
Воздушные компрессоры могут быть оборудованы бензиновым или электрическим двигателем, охладителем или ресивером.
Ресивер (англ.receive — получать, принимать, вмещать) - сосуд для скапливания газа или пара, поступающего в него и расходуемого через трубы меньшего сечения, а также для сглаживания колебаний давления, вызываемых пульсирующей подачей и прерывистым расходом. В медицинском компрессоре предназначается для охлаждения газа и отделения капель масла и влаги.
Под оборудованием со встроенным ресивером подразумевается компрессорный агрегат, у которого компрессорная головка жестко связана с ресивером, а в большинстве случаев установлена на нем. Преимущества: простота монтажа, компактность, и мобильность. Легко можно переустановить медицинский компрессор на любое место. К недостаткам относится шум и вибрация. У медицинского компрессора с выносным ресивером последний отделен от компрессорной головки. В этом случае ресивер устанавливается рядом с рабочим местом, а шумная часть устанавливается в подсобке. Подача воздуха к ресиверу осуществляется гибким шлангом, причем возможен подвод шлангов от нескольких модулей.
Канадская фирма AirLiquideHealthcare продемонстрировала в феврале партию систем контроля качества для больниц, производящих медицинский воздух «на месте». Механизм разработан как устройство «plug-and-play», совместим с медицинскими воздушными компрессорными станциями, призван обеспечивать высокое качество медицинского воздуха, подающегося по газопроводным трубам ЛПУ. И это не воздухоочиститель, а именно система контроля качества. Надо указать, что в Канаде медицинский воздух зарегистрирован Министерством Здравоохранения как лекарственное средство и широко используется в больницах. Медицинский воздух, производимый компрессорными станциями, является частью ингаляционной и гипербарической терапии многих заболеваний (дыхательной недостаточности взрослых и новорожденных), применяется в реанимационных мероприятиях и протоколах анестезии.
В фармакопее прописаны критерии качества медицинского воздуха и кислорода, ограничен ряд загрязняющих воздушную среду веществ (окись углерода, диоксид углерода, диоксиды азота и серы). Национальный строительный кодекс Канады подробно прописывает устройство газопроводов для медицинского воздуха в больницах, владелец ЛПУ должен подтвердить наличие контролирующих качество воздуха систем в медицинских газоносных системах.
Коммерческое производство медицинского газа лицензируется министерством здравоохранения Канады, перед поступлением на рынок, медицинских воздух проходит контроль качества. Однако большинство больниц предпочитают приобретать компрессорные станции, получая медицинский воздух из окружающей среды и не тестируя его на соответствие законодательным нормам.
Для решения этой проблемы и был создан aerALin™. Когда данное устройство сигнализирует об отсутствии вредных примесей в жатом воздухе, только тогда последний поступает в систему – пациентам и к пневматическим инструментам.
