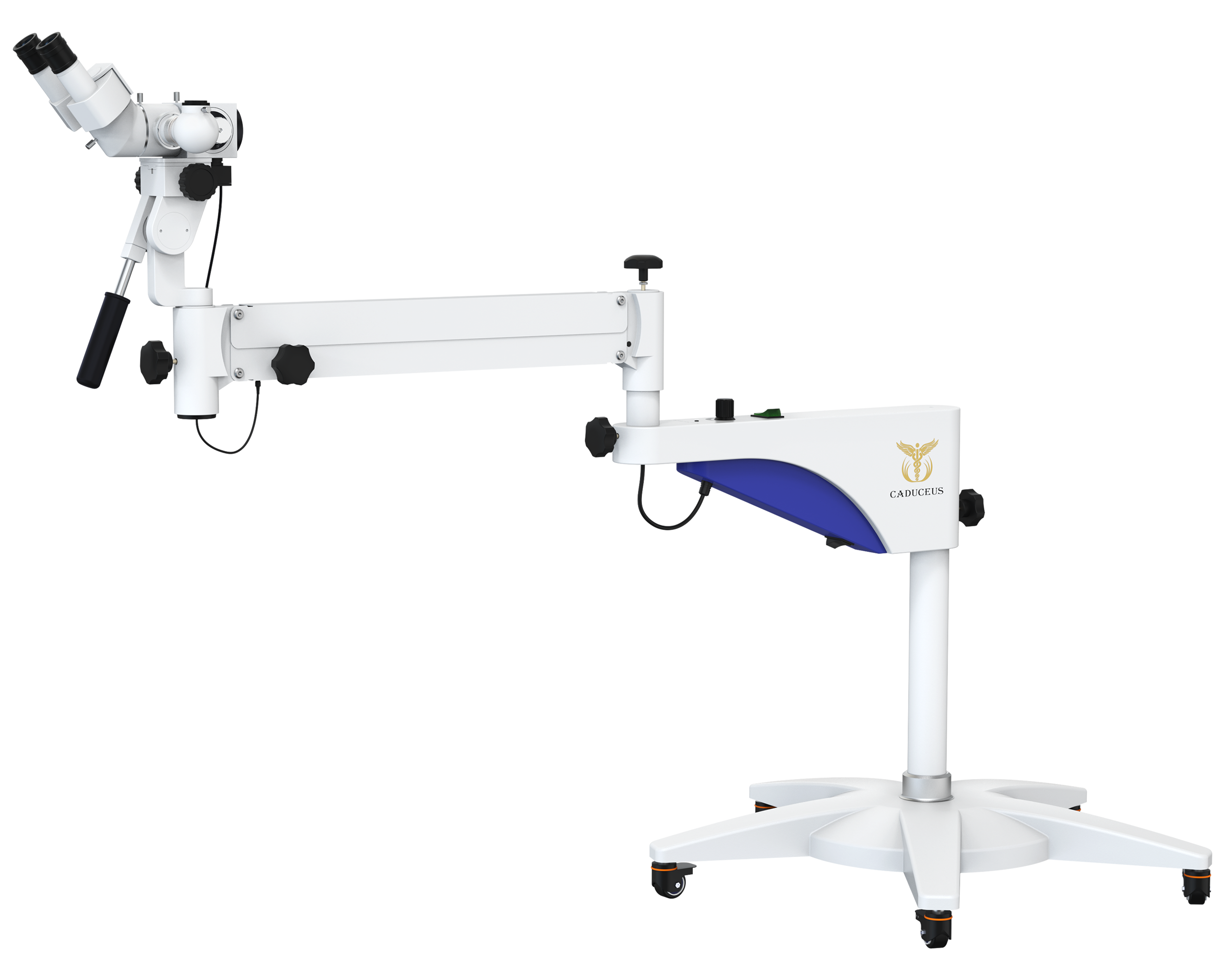

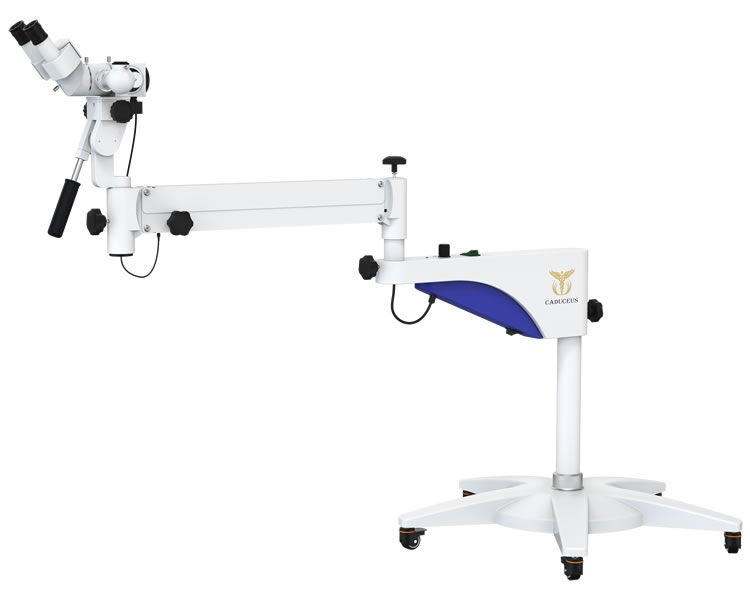

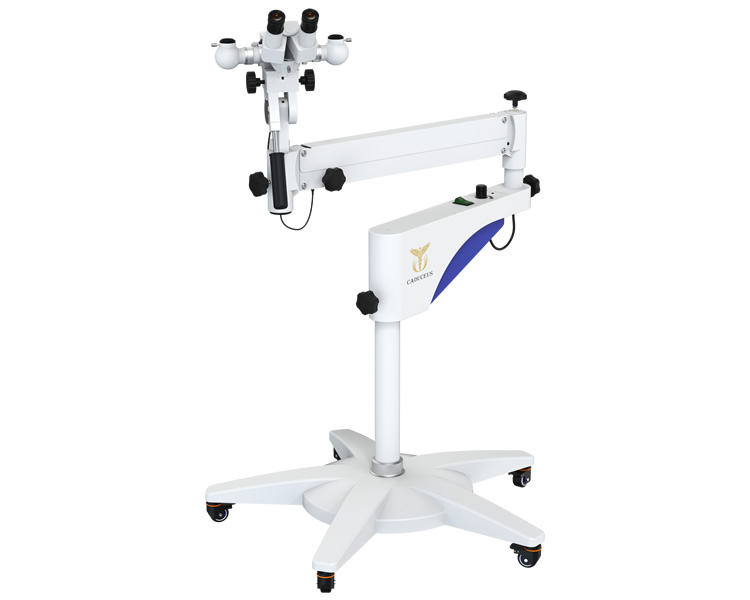

Устройство формирует четкое изображение, объемную визуализацию и широкое поле зрения за счет бинокулярной оптики и инновационной системы освещения, а возможность подключения устройств фото-видеофиксации результатов обследования позволяет провести качественную оценку здоровья пациентов. Поддерживает подключение к ПК для архивации данных, создания отчетов и анализа изображений.
Мобильность конструкции устройства, высокая степень свободы позиционирования оптической головки в пространстве, надежная фиксация ее в нужной точке и точность настроек обеспечивает быстрое перемещении в зону осмотра и удобство в проведении диагностических манипуляций, а возможность адаптации окуляров под особенности зрения разных специалистов и регулировки межзрачкового расстояния обеспечивают комфортную работу медицинского персонала без усталости глаз.
Кольпоскоп применяется в смотровых гинекологических кабинетах:
Характеристики
| Видеосистема | |
| Матрица | 1/4" Sony CCD |
| Разрешение (ориг./эфф.) | 8 млн пикс. (ориг.), 0,8 млн эфф. пикс. |
| Горизонтальное разрешение | ≥ 1000 ТВЛ |
| Размер изображения | Не менее 1920×1080 пикселей (Full HD) |
| Зум | 18× оптический / диапазон: 1–60× непрерывный (патент) |
| Фокусировка | Ручная (близко/далеко), эффективна в ручном режиме |
| Цветопередача | Макс. ошибка ≤ 60 NBS, средняя ошибка ≤ 30 NBS |
| Освещение | |
| Источник света | 24 группы белых LED + 60 LED (дополнительный) |
| Освещённость | ≥ 1200 Люкс |
| Цветовая температура | 3200–7000 K |
| Диаметр светового пятна (на 30 см) | ≥ Ø80 мм |
| Равномерность освещённости (коэффициент) | ≤ 1,2 |
| Нагрев (повышение температуры за 20 мин) | ≤ 1°C |
| Режимы освещения | 2 кольца белого / 1 белое + 1 зелёное кольцо |
| Регулировка яркости | 6 уровней (L1–L6), функция памяти последней настройки |
| Оптические/рабочие параметры | |
| Рабочее расстояние (при 3×) | 230–350 мм |
| Рабочее расстояние (при макс. увеличении) | 300–500 мм |
| Поле зрения (при 3×) | ≥ Ø60 мм |
| Поле зрения (при макс. увеличении) | ≥ Ø6 мм |
| Глубина резкости (при 8×) | ≥ 40 мм |
| Глубина резкости (при 16×) | ≥ 5 мм |
| Горизонтальное разрешение системы | ≥ 900 ТВЛ |
| Тепловое излучение (макс. интенсивность) | ≤ 350 Вт/м² |
| Эксплуатационные параметры | |
| Условия эксплуатации (температура) | от +5°C до +40°C |
| Относительная влажность | ≤ 80% (без конденсации) |
| Атмосферное давление (эксплуатация) | 700–1060 гПа |
| Условия хранения/транспортировки (температура) | от –40°C до +55°C |
| Класс защиты от поражения током | I |
| Степень защиты (IP) | Устройство: IPX0; Ножная педаль: IPX1 |
| Предохранитель | есть |
| Программное обеспечение | |
| Функции ПО | Захват изображений/видео, заморозка, просмотр, анализ, отчёты, база данных |
| Таймер уксусной пробы | Автосъёмка каждые 2 сек., экранный таймер 00:00–03:00 |
| Управление масштабом | По умолчанию 10×, удержание — ступенчатая регулировка 1–60× |
| Оценка поражений | Система оценки по границам, площади, контуру, цвету, морфологии сосудов |
| Габариты и масса (основные компоненты) | |
| Видеокамера | 100×200×210 мм, 1 кг |
| USB-устройство | 35×20×100 мм, 0,080 кг |
| Монитор прямого видеосигнала | 510×45×300 мм, 1,200 кг |
| Рабочий стол | 550×15220×600 мм, 18,650 кг |
| Штатив | 430×1200×550 мм, 2,800 кг |
| Ноутбук (опционально) | 310×25×230 мм, 1,400 кг |
| Безопасность и сертификация | |
| Сертификация | Патент на кольпоскопию (Тип II линз) |
| Защита данных | Ключ доступа Rutoken S 64Кб |
*Технические характеристики могут быть изменены без предварительного уведомления.
