Визуализация уровня давления газа в данных поэтажных коробках осуществляется при помощи механических манометров, которые обеспечивают точность индикации, и датчиков давления и разрежения, которые в случае отклонения давления газа от заданного диапазона значений, подается сигнал на блок световой и звуковой сигнализации, что позволяет своевременно реагировать и принимать необходимые меры по предотвращению и устранению аварийных ситуаций.

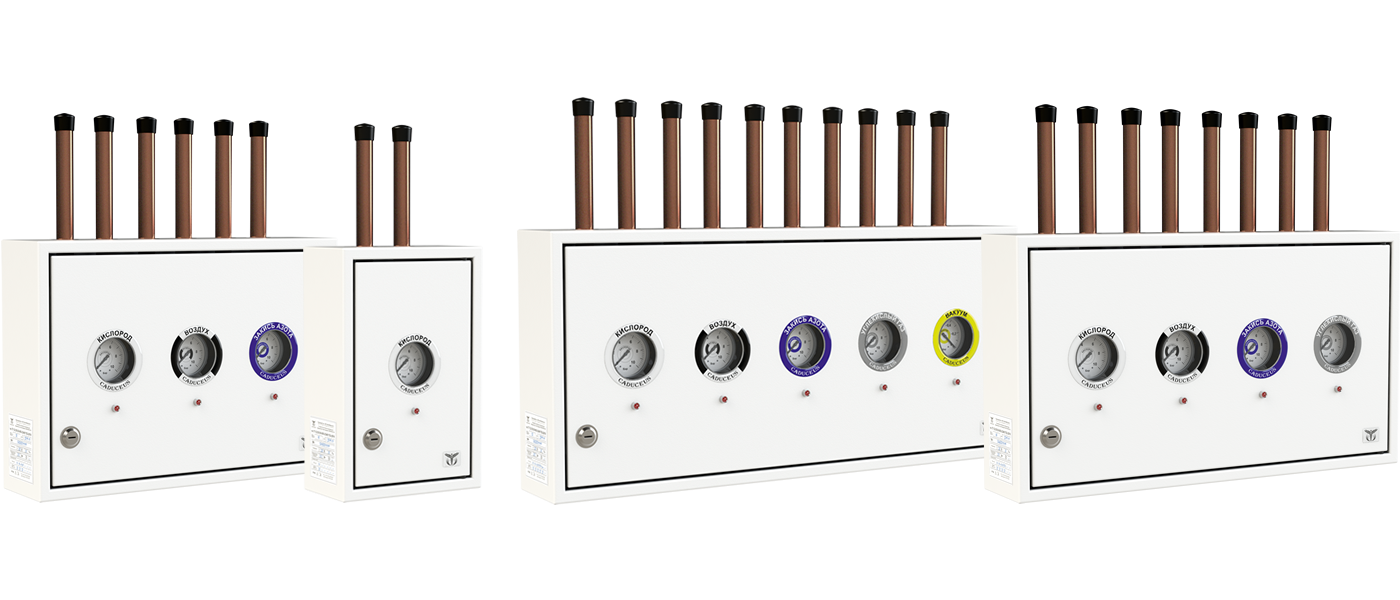

Широкая линейка вариантов исполнения обеспечивает возможность подключения к контрольно-запорному устройству до 6 различных магистралей медгазов одновременно.
Поэтажные отключающие коробки Кадуцей оснащены клапанами стандарта DIN 13260-2, что позволяет подключить резервный источник газа в случае прекращения подачи в контролируемом участке газопровода, а также обеспечивает удобство и быстроту подсоединения к газовым магистралям в экстренных ситуациях.Характеристики

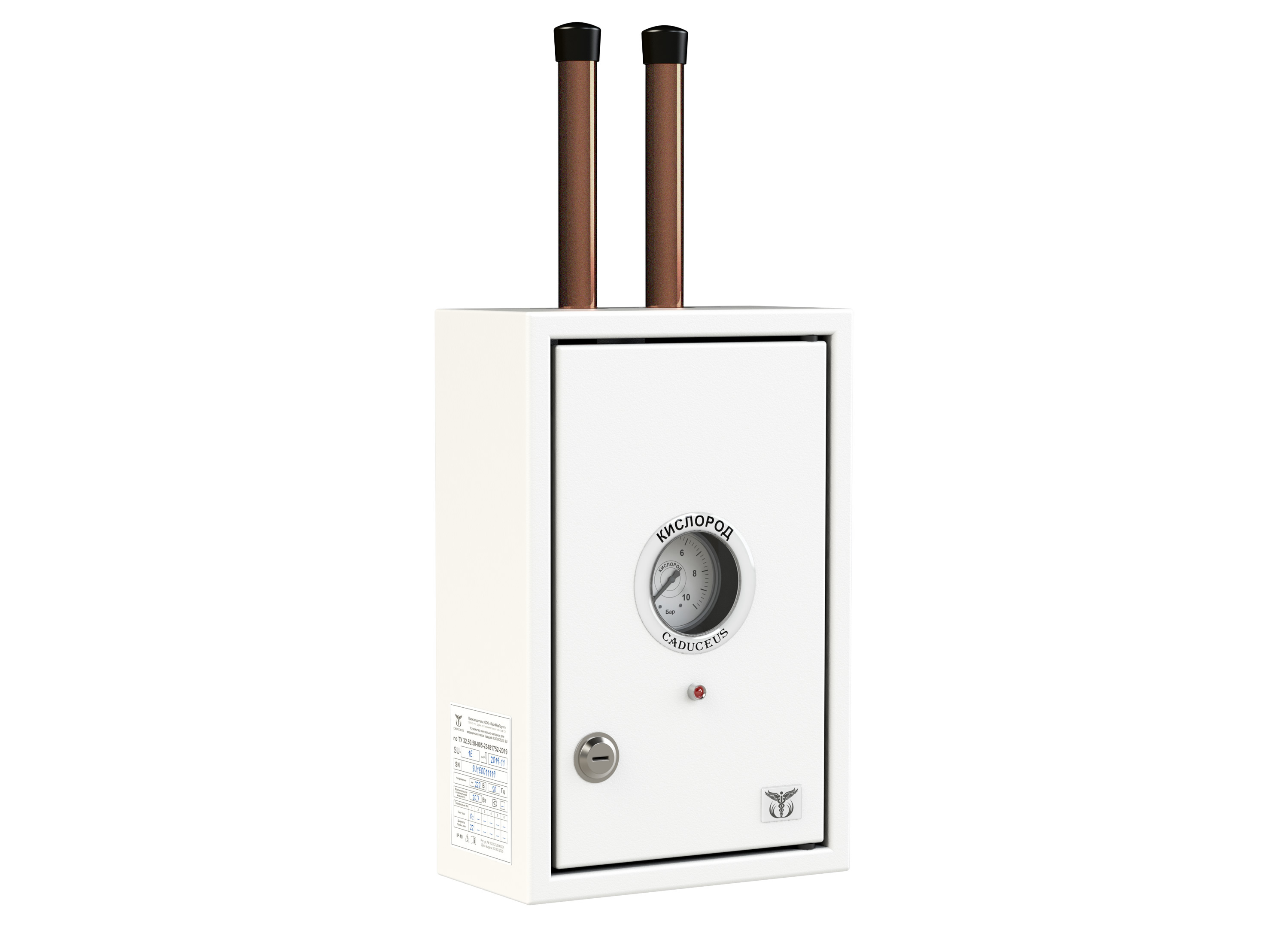

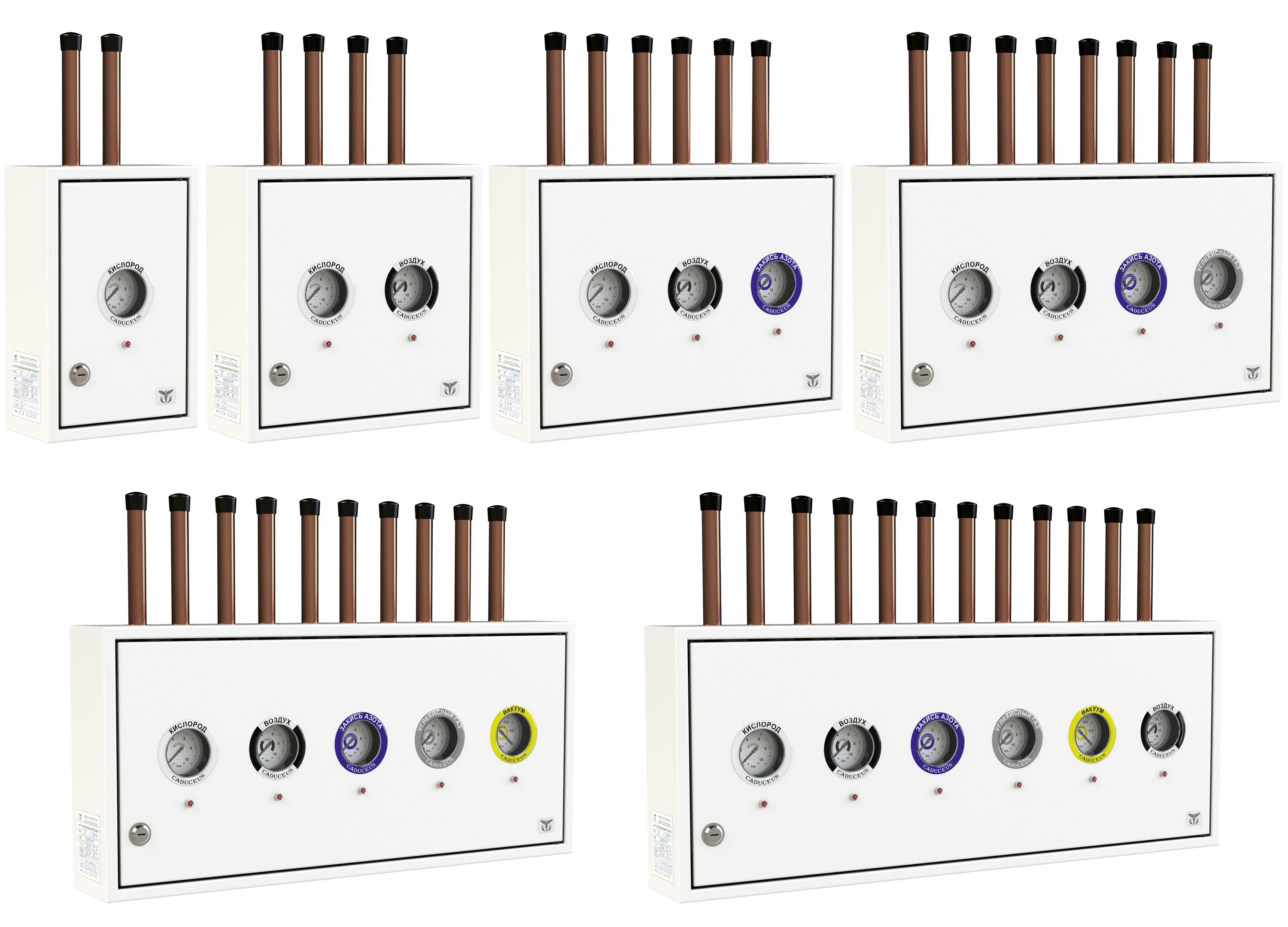

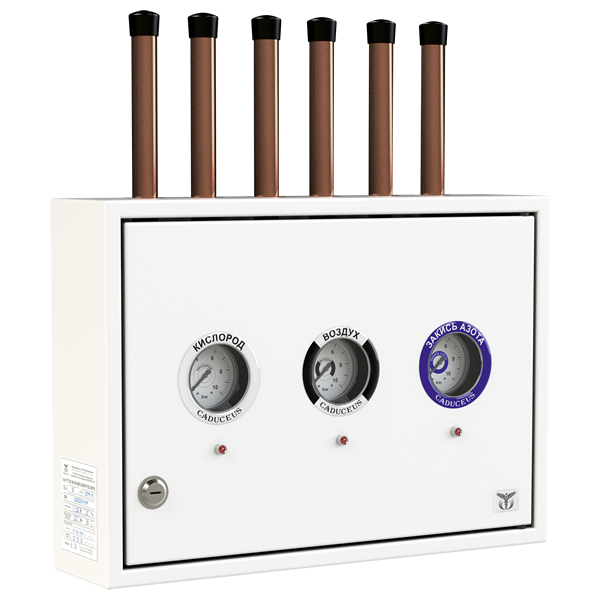

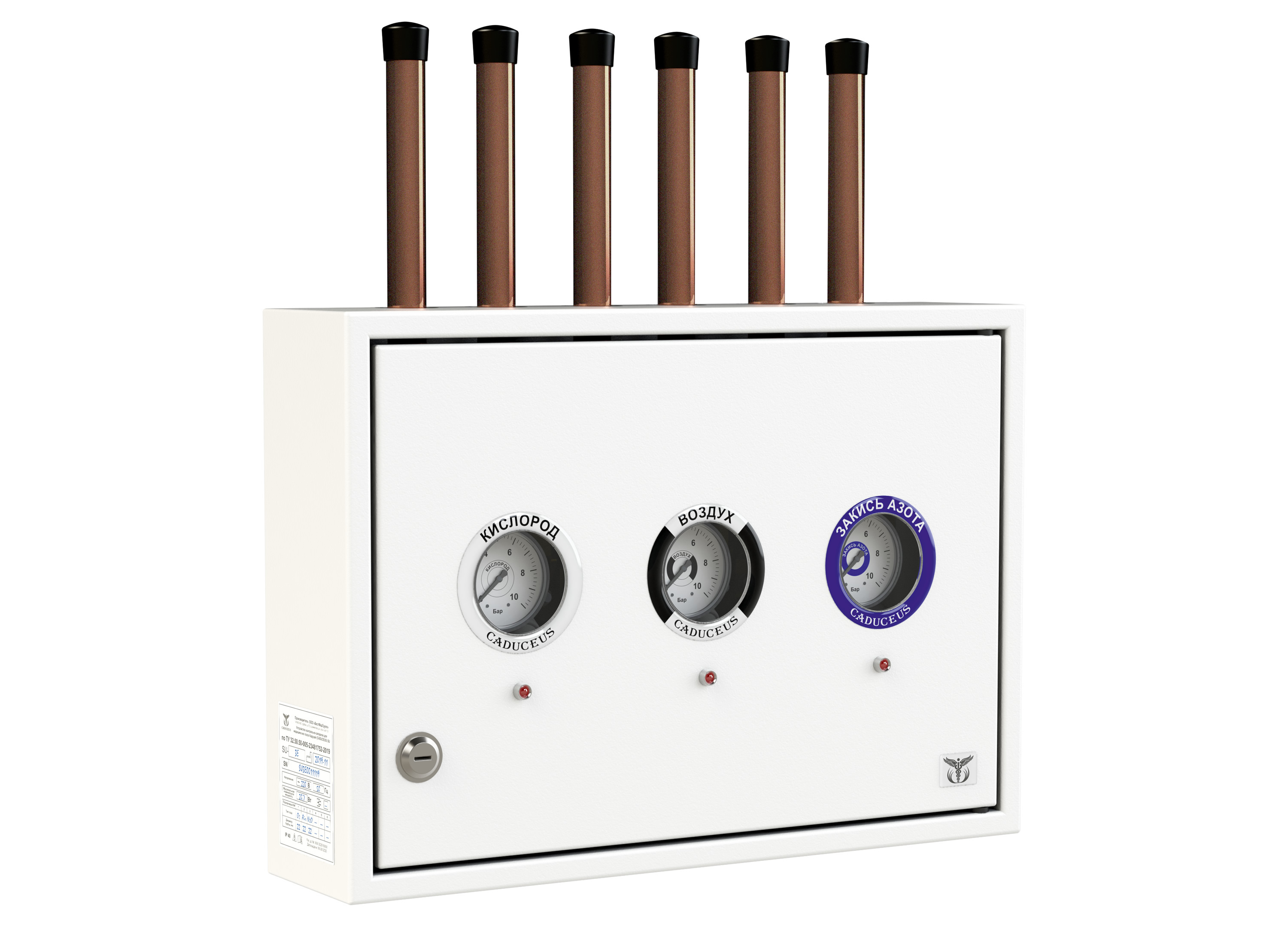

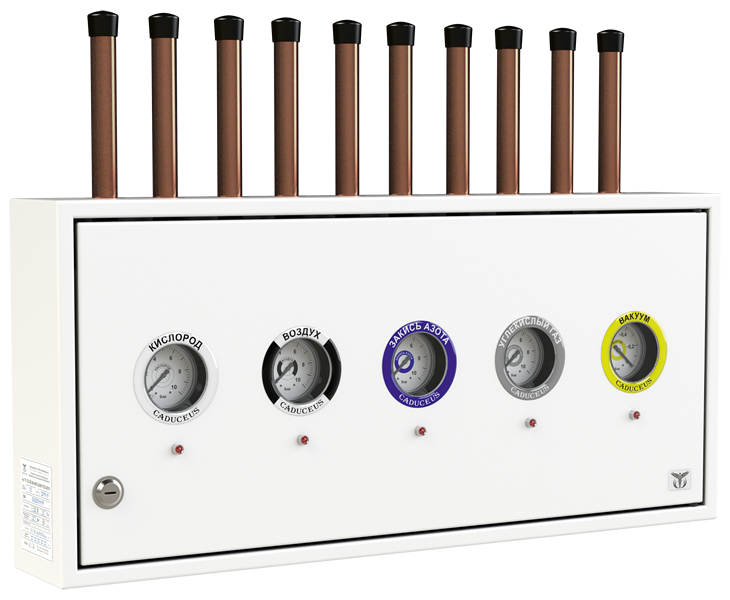

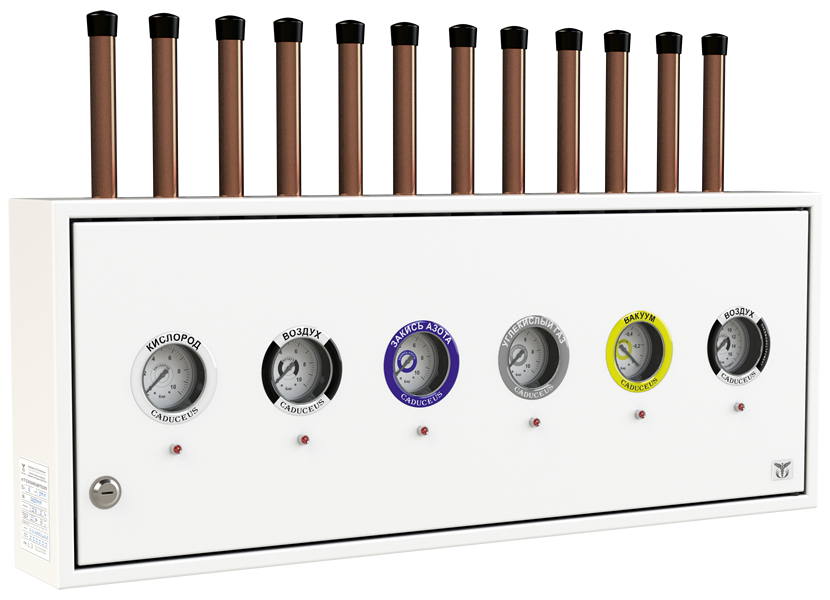

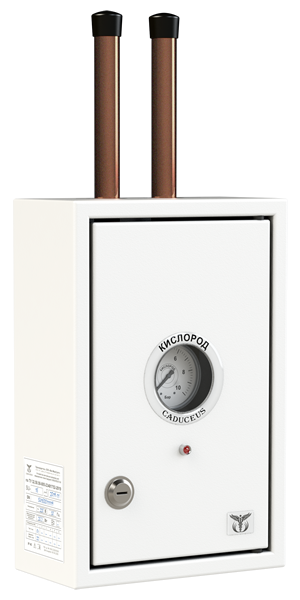

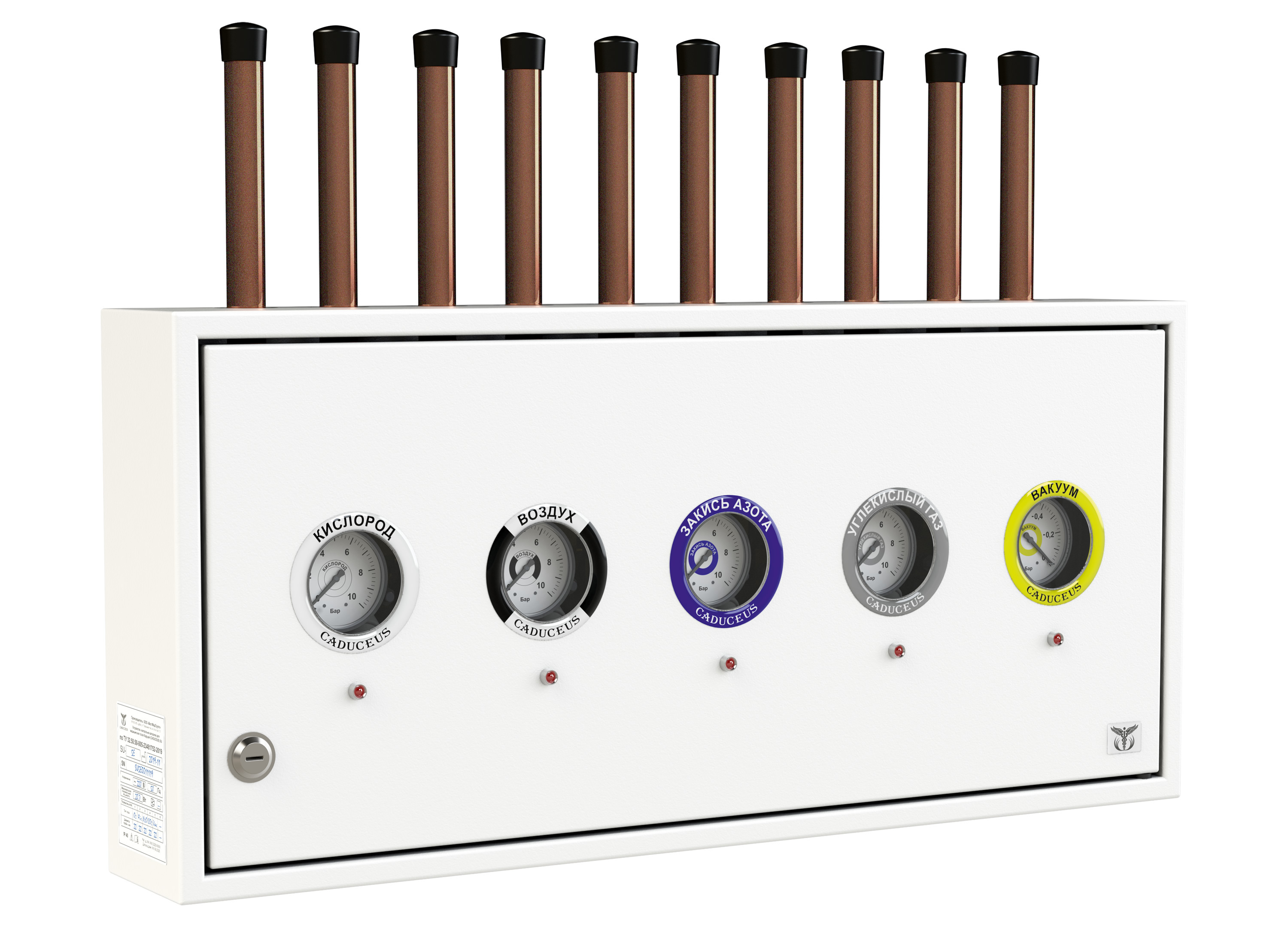

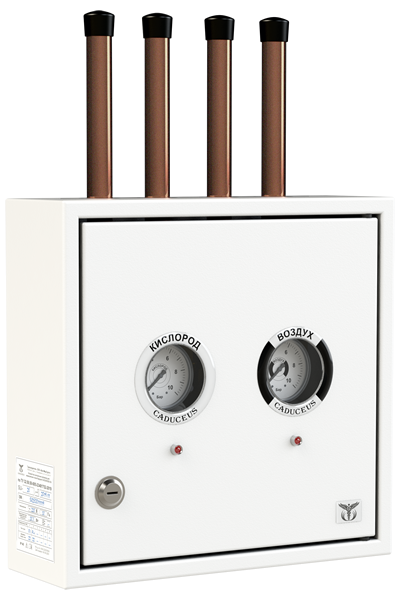

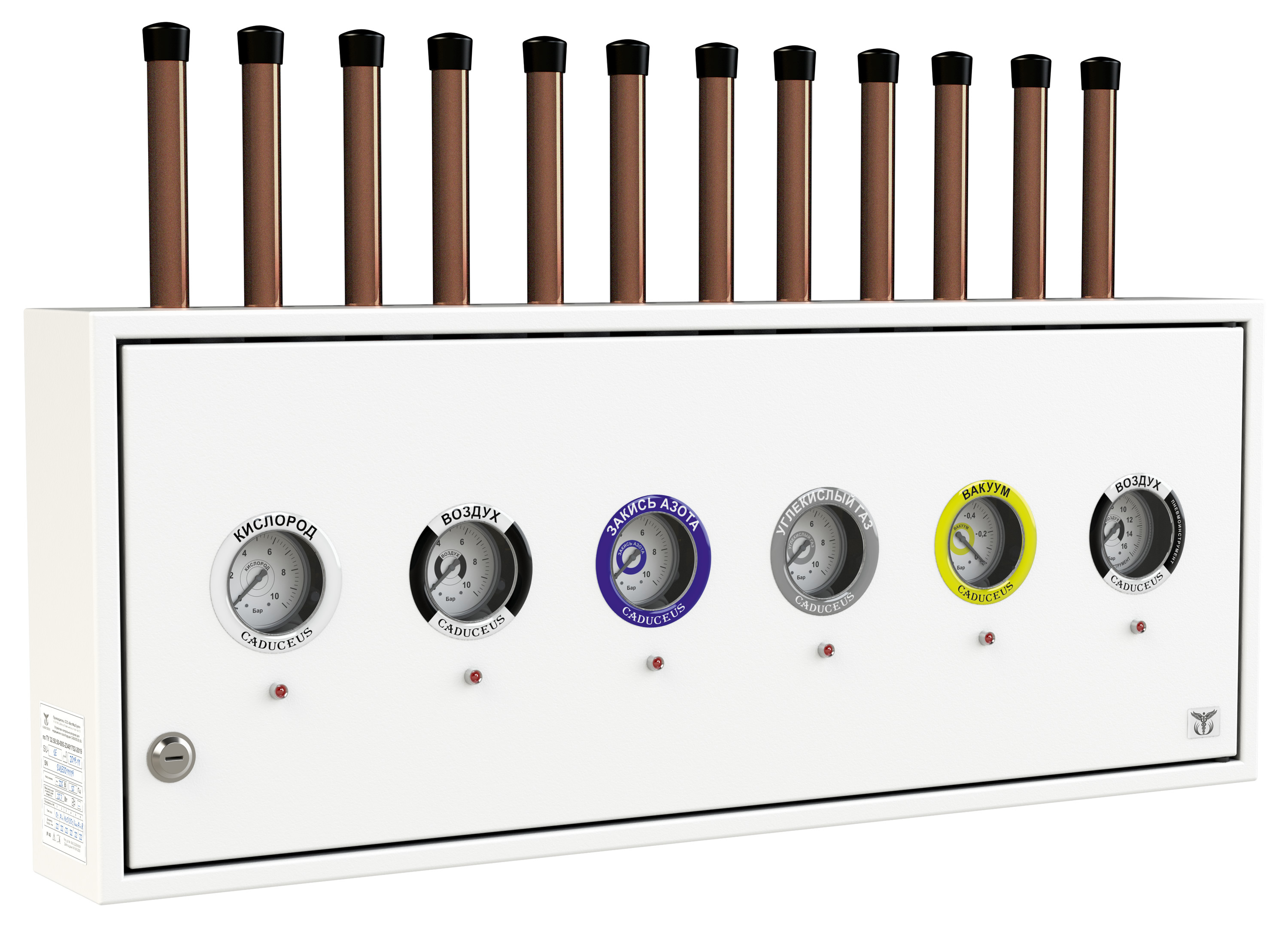

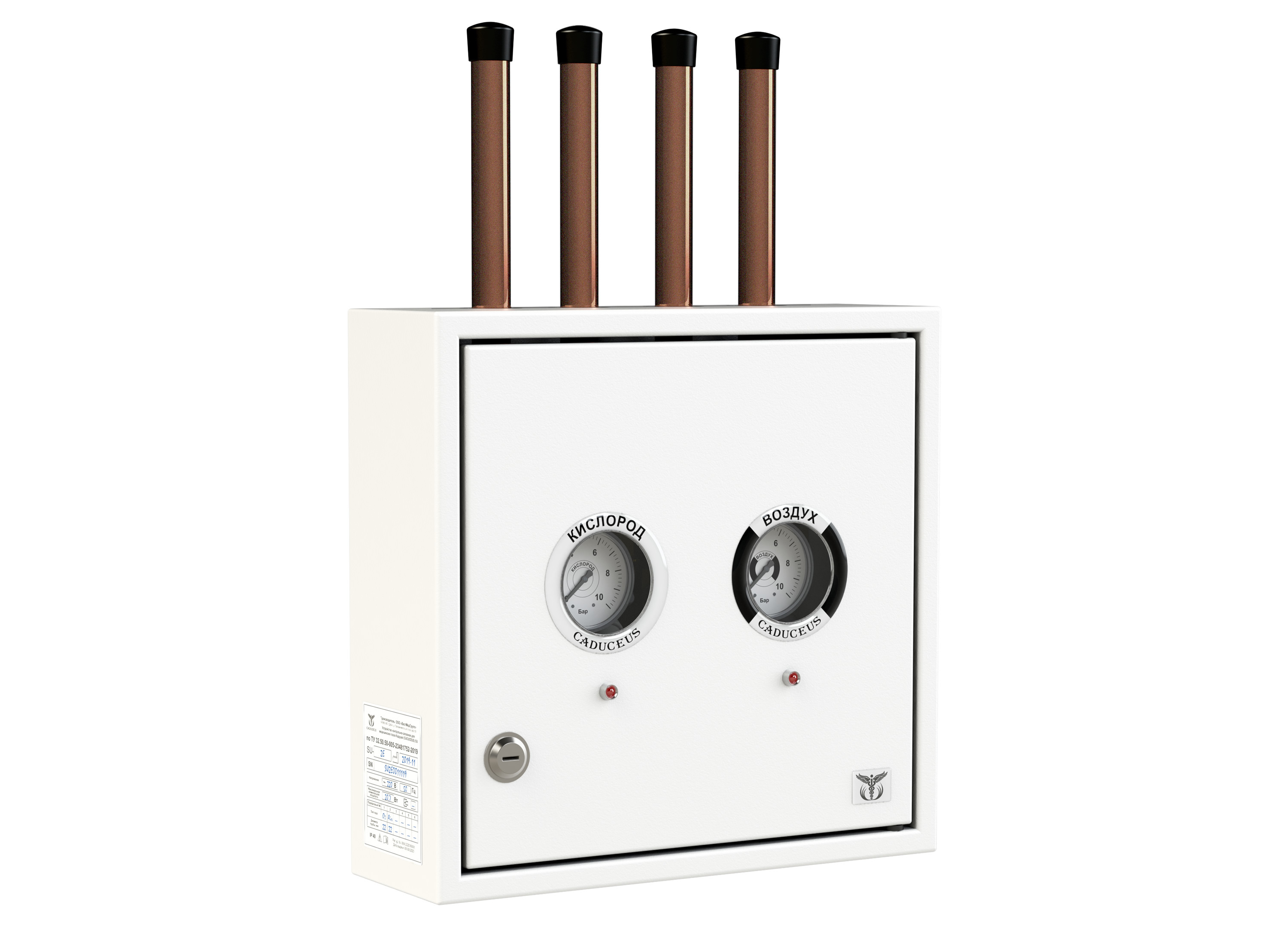

| Модель | SU-1E | SU-2E | SU-3E | SU-4E | SU-5E | SU-6E |
|---|---|---|---|---|---|---|
| Индикаторы давления (разрежения): | Манометр (вакуумметр), световая и звуковая сигнализация | |||||
| Ширина | 210 мм | 330 м | 450 мм | 570 мм | 690 мм | 810 мм |
| Высота | 320 мм | |||||
| Глубина | 110 мм | |||||
| Масса, не более | 9,5 кг | 13,0 кг | 16,0 кг | 19,0 кг | 22,0 кг | 25,0 кг |
| Тип газового разъема | DIN 13260-2 | |||||
| Диаметр газовых труб, не более | 8 - 28 мм | |||||
| Виды подключаемых газов | Кислород, сжатый воздух 4 бар, закись азота, углекислый газ, сжатый воздух 8 бар, вакуум и др. |
|||||
| Температура эксплуатации | от +1°C до + 40°C | |||||
